Станок серии AHS

Описание
Технические характеристики
4-валковый листопрокатный станок AHS не только отличается своей надежностью, но и повышает производительность благодаря исключительной скорости гибки. Модель AHS, обладающая удобными для пользователя функциями, способна с относительной легкостью выполнять самые сложные изгибы. Отличительной особенностью является зажим пластины в процессе гибки, что снижает риски, связанные с скольжением и проскальзыванием материала. Эта мера, ориентированная на безопасность, приводит к более точным результатам гибки. Кроме того, AHS имеет инновационный элемент конструкции, в котором один из боковых валов может…

4-валковый листопрокатный станок AHS не только отличается своей надежностью, но и повышает производительность благодаря исключительной скорости гибки. Модель AHS, обладающая удобными для пользователя функциями, способна с относительной легкостью выполнять самые сложные изгибы. Отличительной особенностью является зажим пластины в процессе гибки, что снижает риски, связанные с скольжением и проскальзыванием материала. Эта мера, ориентированная на безопасность, приводит к более точным результатам гибки. Кроме того, AHS имеет инновационный элемент конструкции, в котором один из боковых валов может выполнять функцию «стопора». Это позволяет пользователям легко и точно выравнивать пластину по валу, противоположному направлению ввода.

Модель Рабочая длина, мм Макс. толщина, мм Предподгиб, мм Ø верхнего вала, мм Ø нижнего вала, мм Ø боковых валов, мм Мощность двигателя, кВт Длина, мм Высота, мм Ширина, мм
AHS 20/02 2100 4 2 140 140 120 3 4000 1040 1140
AHS 20/04 2100 6 4 160 140 120 4 4140 1040 1190
AHS 20/06 2100 8 6 190 170 150 5.5 4340 1255 1380
AHS 20/08 2100 10 8 210 190 170 7.5 4500 1340 1480
AHS 20/10 2100 13 10 230 210 190 7.5 4700 1340 1480
AHS 20/13 2100 16 13 270 250 210 11 4525 1540 1730
AHS 20/16 2100 20 16 310 290 230 15 4535 1940 1910
AHS 20/20 2100 25 20 330 300 240 15 4585 1610 1840
AHS 20/25 2100 30 25 360 330 250 18.5 4610 2020 1920
AHS 20/30 2100 35 30 430 390 330 22 5060 2180 2230
AHS 20/35 2100 45 35 460 430 360 30 5130 2300 2300
AHS 20/40 2100 50 40 460 420 360 37 5470 2585 2300
AHS 20/50 2100 60 50 540 510 490 55 5670 3000 3000
AHS 30/25 3100 25 25 460 420 370 37 6300 2600 2300
AHS 30/32 3100 32 32 510 460 390 45 6480 2590 2300
AHS 30/35 3100 35 35 510 460 390 45 6480 2590 2300
AHS 30/40 3100 40 40 540 500 430 55 6700 3000 3000
AHS 30/50 3100 50 50 570 520 450 55 6750 3470 3540
AHS 30/60 3100 60 60 570 550 450 75 6750 3470 3540
AHS 30/68 3100 81 68 680 650 550 90 7200 3700 3450
AHS 30/76 3100 100 76 750 700 660 115 7320 3700 3700
AHS 30/86 3100 110 86 750 750 660 125 7320 3700 3700
AHS 30/97 3100 110 97 800 740 620 160 7950 4370 3950
AHS 30/130 3100 140 130 900 820 690 185 8670 5230 4530
AHS 30/156 3100 172 156 1000 910 750 200 9920 5470 4900
AHS 60/06 6100 6 6 360 330 250 11 8550 1680 2150
AHS 60/08 6100 8 8 390 350 280 11 8250 1985 2290
AHS 60/10 6100 10 10 430 420 330 15 9060 2180 2300
AHS 60/13 6100 13 13 460 450 360 18.5 9270 2585 2300
AHS 60/16 6100 20 16 510 460 390 30 9270 2585 2300
Форма заявки


Оптимизированная энергоэффективность с планетарными направляющими
Эта система позволяет боковым валкам приближаться к верхнему валку под более широким углом, используя меньшую мощность для одинаковой длины отогнутых плоских концов, тем самым экономя энергию. Это также повышает точность процессов гибки.
Оптимизированная энергоэффективность с планетарными направляющими

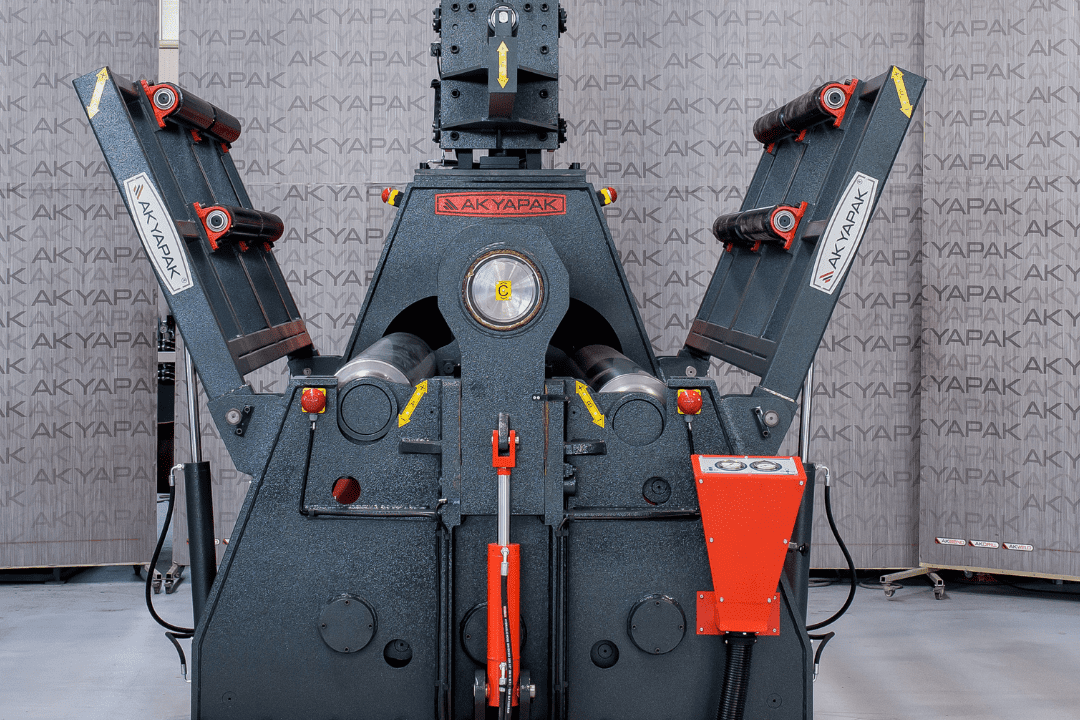

Прочный корпус
Структура AHS спроектирована с использованием анализа метода конечных элементов (МКЭ) и имеет оптимальную прочность и жесткость. В результате напряжения изгиба значительно снижаются, обеспечивая более безопасную работу и продлевая срок службы машины.
Прочный корпус

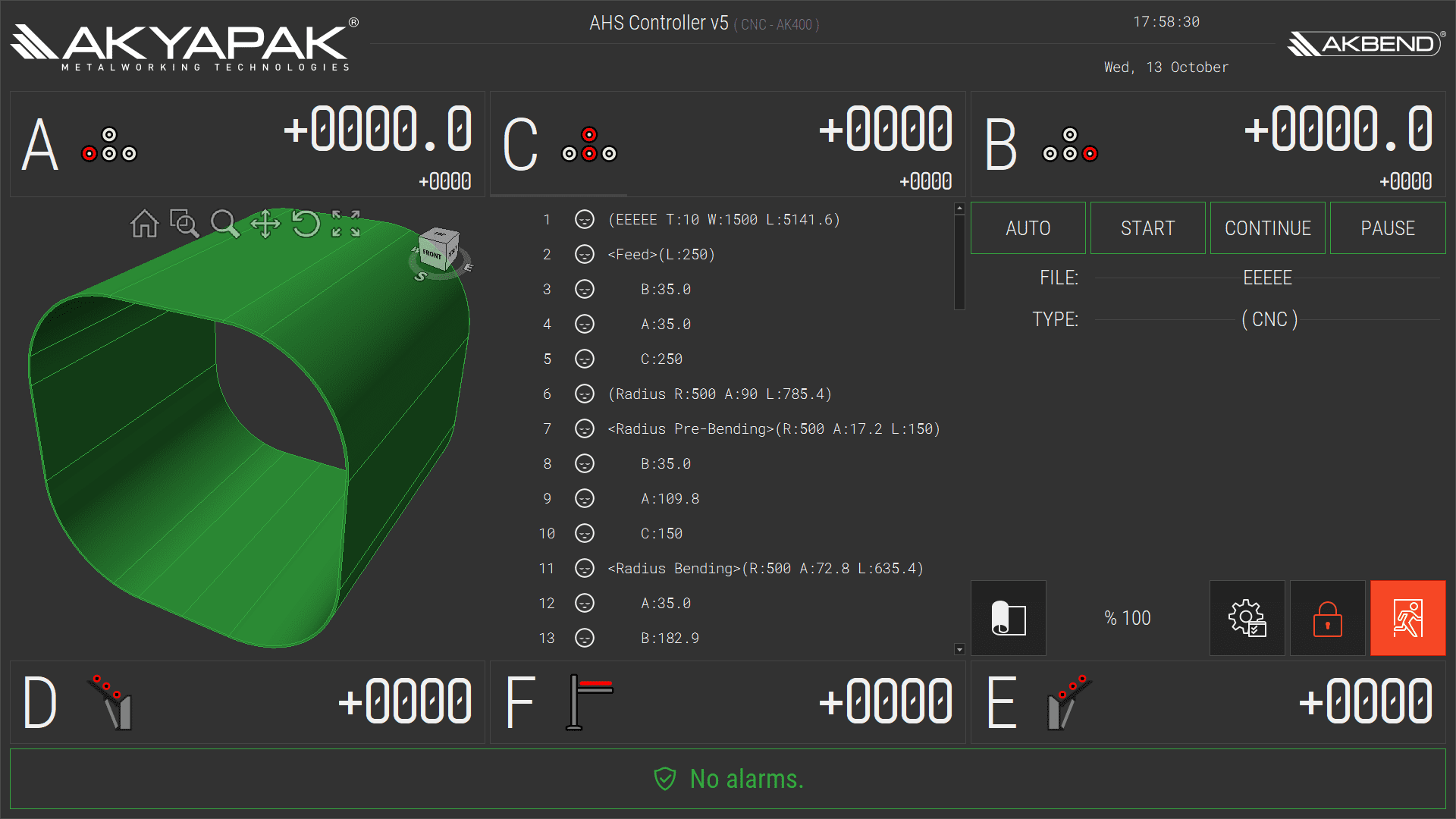

Оснащен передовым программным обеспечением, которое оптимизирует крупномасштабное производство.
AHS с его высокотехнологичным программным обеспечением упрощает создание кривых гибки для крупномасштабного производства. Передовое программное обеспечение сводит к минимуму необходимость участия оператора, делая производственный процесс более безопасным и эффективным.
Оснащен передовым программным обеспечением, которое оптимизирует крупномасштабное производство.

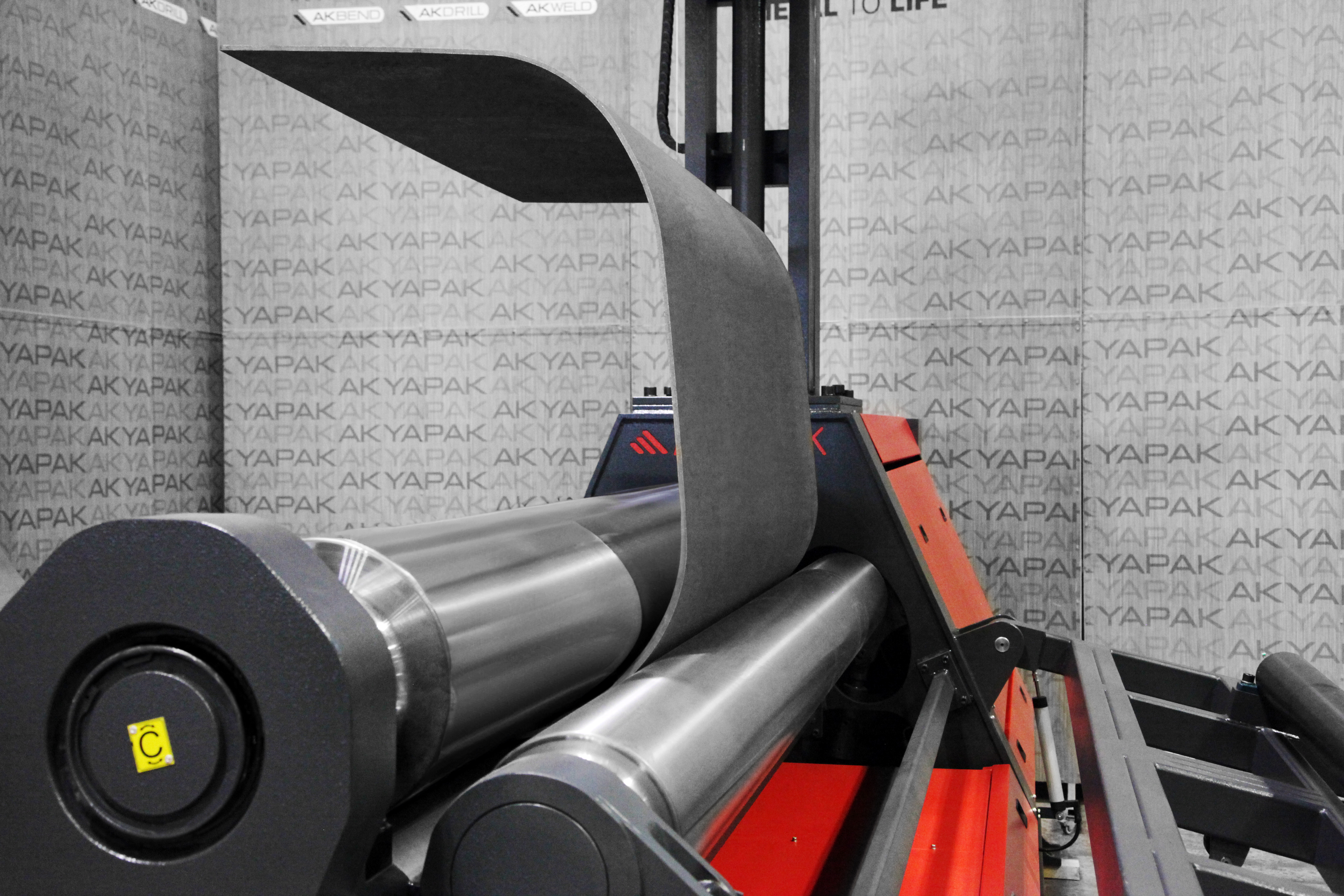

Гибка без деформации
AHS — это высокоскоростная листопрокатная машина с четырьмя валками, которые работают вместе, обеспечивая гибку без деформации. Это обеспечивает равномерное распределение давления для стабильных и высококачественных результатов.
Гибка без деформации

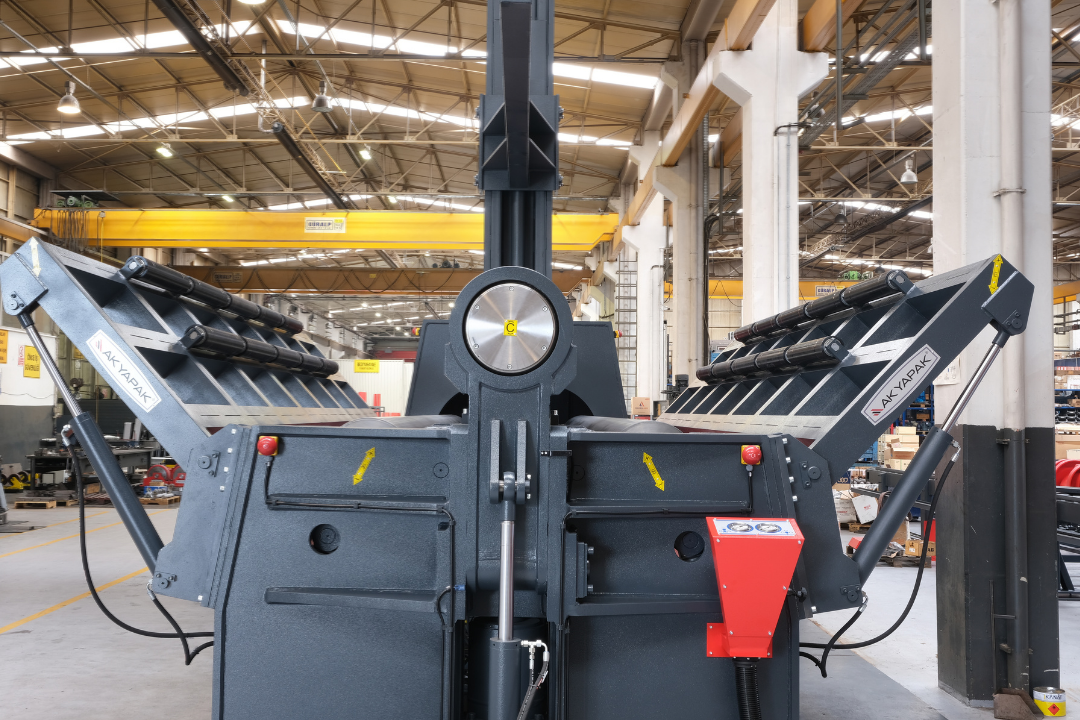

Центральная и боковая опоры
Центральная опора AHS помогает обрабатывать большие и тонкие материалы, например металлические листы. Он предназначен для предотвращения деформации из-за провисания при раскатывании материала, особенно в верхней точке. Функции боковой поддержки также помогают обеспечить выравнивание листа и предотвратить провисание вниз во время процесса прокатки. Это помогает избежать любых деформаций или отклонений в конечном прокатанном изделии.
Центральная и боковая опоры
